สายพ่นสีฝุ่นแบบไฟฟ้าสถิตสำหรับตู้ควบคุมไฟฟ้าเหล็กที่ปรับแต่งได้พร้อมลิฟต์

ภาพรวม

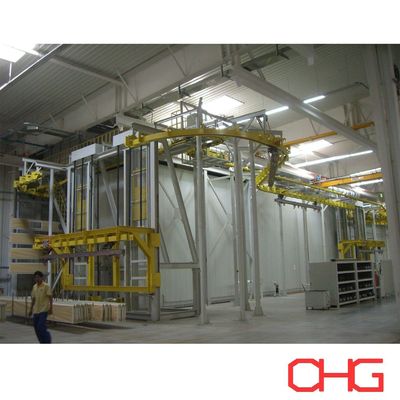

สายพ่นสีฝุ่นที่ปรับแต่งได้เต็มรูปแบบนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการตกแต่งพื้นผิวของตู้ควบคุมไฟฟ้าเหล็ก ระบบนี้ผสมผสานการพ่นสีฝุ่นแบบอัตโนมัติและแบบแมนนวล เพื่อให้มั่นใจถึงการเคลือบที่สมบูรณ์และสม่ำเสมอในรูปทรงเรขาคณิตที่ซับซ้อน สายการผลิตประกอบด้วยห้องพ่น PP (โพลีโพรพิลีน) เพื่อความทนทานต่อการกัดกร่อนและความปลอดภัยต่อสิ่งแวดล้อมที่เหนือกว่า พร้อมด้วยระบบรอกโซ่แบบแขวนและระบบยกสำหรับการจัดการชิ้นงานที่ราบรื่นและถูกหลักสรีรศาสตร์

ขั้นตอนการทำงานของสายการผลิต

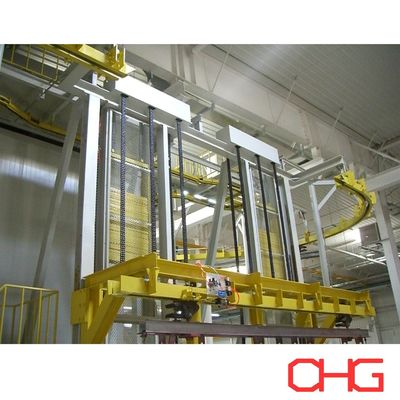

1. การหยุดและโหลดด้วยลิฟต์

ชิ้นงานถูกโหลดเข้าสู่สายพานลำเลียงด้วยตนเองโดยใช้ระบบช่วยยก ตัวแขวนจะหยุดที่สถานีที่กำหนด ทำให้สามารถดำเนินการแขวนได้อย่างปลอดภัยและมีประสิทธิภาพ

2. การเตรียมพื้นผิวก่อนพ่น

ชิ้นงานผ่านขั้นตอนการเตรียมการแต่ละขั้นตอน—การล้าง การล้าง และการปรับสภาพพื้นผิว—หยุดที่แต่ละสถานีเพื่อทำความสะอาดอย่างสมบูรณ์และสม่ำเสมอ ซึ่งช่วยให้มั่นใจได้ถึงการยึดเกาะของสารเคลือบที่ดีเยี่ยม

3. ส่วนอบแห้งความชื้น

หลังจากเตรียมการ ชิ้นงานจะเข้าสู่พื้นที่อบแห้ง ซึ่งความชื้นที่เหลือจะระเหยออกไปจนหมด ทำให้มั่นใจได้ว่าพื้นผิวแห้งและปราศจากสิ่งปนเปื้อนก่อนการพ่นสีฝุ่น

4. ห้องพ่นสีอัตโนมัติ

ด้วยความเร็วที่ควบคุมได้ 1.5 เมตรต่อนาที ชิ้นงานจะเคลื่อนที่อย่างต่อเนื่องผ่านห้องพ่นสีอัตโนมัติ ปืนพ่นสีแบบไฟฟ้าสถิตหลายกระบอกจะพ่นสีฝุ่นอย่างสม่ำเสมอตลอดทุกพื้นผิว มีสถานีปรับแต่งด้วยตนเองเพิ่มเติมเพื่อให้แน่ใจว่าครอบคลุมพื้นที่ที่ซับซ้อนหรือเว้าแหว่งได้อย่างสมบูรณ์

5. ห้องพ่นสีแบบแมนนวล

ชิ้นงานจะหยุดชั่วครู่ในห้องพ่นสีแบบแมนนวลสำหรับการเคลือบด้วยมืออย่างละเอียด ผู้ปฏิบัติงานสามารถพ่นสีฝุ่นได้อย่างแม่นยำเพื่อให้มั่นใจถึงความหนาที่สม่ำเสมอและคุณภาพการตกแต่งที่ไร้ที่ติ

6. ส่วนอบสีฝุ่น

ชิ้นงานที่เคลือบจะถูกสะสมและถ่ายโอนไปยังเตาอบอบสี ซึ่งความร้อนที่ควบคุมจะช่วยให้มั่นใจได้ถึงการหลอมรวมและการเชื่อมขวางของผงสีอย่างสมบูรณ์ ทำให้เกิดชั้นเคลือบที่ทนทานและมีประสิทธิภาพสูง

7. โซนระบายความร้อนตามธรรมชาติ

หลังจากอบแล้ว ชิ้นส่วนจะเคลื่อนที่เข้าสู่ส่วนระบายความร้อนตามธรรมชาติ ทำให้สารเคลือบมีความเสถียรและแข็งตัวอย่างค่อยเป็นค่อยไปโดยไม่มีความเครียดจากความร้อน รักษาความสมบูรณ์ทางกลและสุนทรียภาพของสารเคลือบ

8. การขนถ่ายด้วยลิฟต์และการรวบรวมผลิตภัณฑ์

ลิฟต์จะลดระดับลงอีกครั้งเพื่อช่วยในการขนถ่ายผลิตภัณฑ์สำเร็จรูปด้วยตนเอง จากนั้นตู้ควบคุมที่เคลือบจะถูกเตรียมสำหรับการตรวจสอบ การประกอบ หรือการบรรจุ

ข้อดีของระบบ

• ระบบอัตโนมัติแบบบูรณาการ: ผสมผสานการพ่นสีอัตโนมัติอย่างต่อเนื่องกับการเคลือบด้วยความแม่นยำด้วยตนเอง

• ห้องพ่นสีทนต่อการกัดกร่อน: ห้องพ่นสี PP ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและการบำรุงรักษาง่าย

• การจัดการวัสดุตามหลักสรีรศาสตร์: ระบบยกและรอกโซ่ช่วยลดความเข้มข้นของแรงงานด้วยตนเอง

• คุณภาพสม่ำเสมอ: การควบคุมกระบวนการไหลช่วยให้มั่นใจได้ถึงการเคลือบที่สม่ำเสมอและผลลัพธ์การอบที่เหมาะสมที่สุด

• การออกแบบที่ยืดหยุ่น: สามารถปรับให้เข้ากับขนาดตู้ ประเภทการเคลือบ และกำลังการผลิตที่แตกต่างกันได้
