สายการผลิตฝุ่นฝาผิวที่กําหนดเอง ระบบขนส่งไฟฟ้ามืออาชีพและฟรี

ระบบเคลือบอัตโนมัติที่ยืดหยุ่นสำหรับผลิตภัณฑ์โลหะอุตสาหกรรม

สายการผลิตเคลือบผงนี้พร้อมสายพาน Power and Free ได้รับการออกแบบมาสำหรับผู้ผลิตที่ต้องการการจัดการวัสดุที่ยืดหยุ่น การไหลของการผลิตที่ควบคุมได้ และประสิทธิภาพการเคลือบผงที่เชื่อถือได้

สายพานเหนือศีรษะ Power and Free ช่วยให้สามารถหยุด สะสม ปล่อย หรือถ่ายโอนตัวพาแต่ละตัวได้ตามความต้องการของขั้นตอนการผลิตต่างๆ เมื่อเทียบกับสายพานต่อเนื่องแบบดั้งเดิม การกำหนดค่านี้ให้ความยืดหยุ่นมากขึ้นเมื่อผลิตภัณฑ์ต้องการเวลาในการผลิตที่แตกต่างกัน หรือเมื่อมีการจัดการชิ้นงานหลายประเภทในสายการผลิตเดียวกัน

ระบบเคลือบที่สมบูรณ์สามารถปรับแต่งได้ตามขนาดชิ้นงานของลูกค้า น้ำหนัก กำลังการผลิต ข้อกำหนดการเคลือบ รูปแบบโรงงาน และระดับระบบอัตโนมัติที่ต้องการ

การกำหนดค่าสายการผลิตหลัก

ขึ้นอยู่กับความต้องการของโครงการ สายการผลิตเคลือบผง Power and Free ที่สมบูรณ์สามารถรวมถึง:

• ระบบเตรียมพื้นผิว

• ส่วนอบแห้งความชื้น

• สายพานเหนือศีรษะ Power and Free

• บูธพ่นผงอัตโนมัติ

• ปืนพ่นไฟฟ้าสถิตอัตโนมัติ

• สถานีสัมผัสด้วยมือ

• อุปกรณ์จ่ายและกู้คืนผง

• เตาอบเคลือบผง

• ส่วนทำความเย็น

• สถานีโหลดและขนถ่าย

• ระบบควบคุม PLC และ HMI

การกำหนดค่าอุปกรณ์จะถูกเลือกตามกระบวนการเคลือบจริง แทนที่จะใช้การจัดเรียงมาตรฐานคงที่

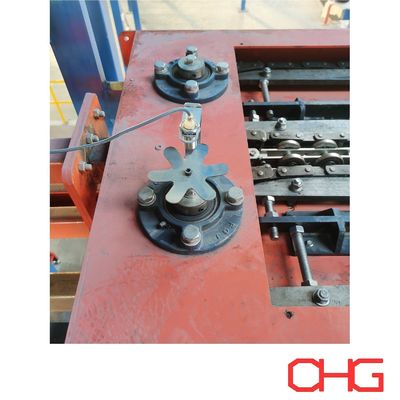

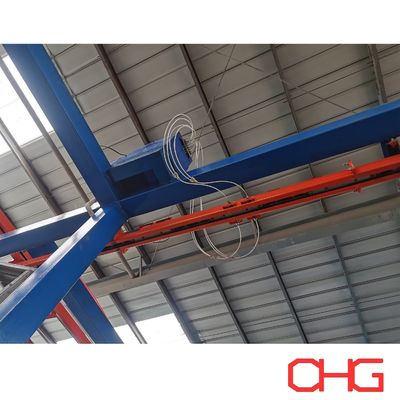

สายพานเหนือศีรษะ Power and Free

สายพาน Power and Free ใช้รางกำลังและรางอิสระแยกกัน

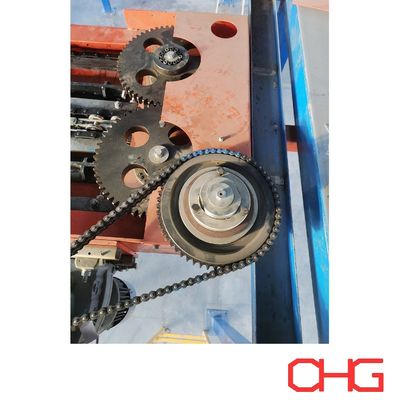

รางกำลังมีโซ่ขับเคลื่อน ในขณะที่ตัวพาเคลื่อนที่ไปตามรางอิสระ ผ่านกลไกการเข้าและปลดที่เหมาะสม ตัวพาแต่ละตัวสามารถทำงานได้อย่างอิสระภายในระบบสายพานโดยรวม

สิ่งนี้ช่วยให้ชิ้นงานสามารถ:

• เคลื่อนย้ายระหว่างขั้นตอนการผลิตต่างๆ

• หยุดที่ตำแหน่งกระบวนการที่กำหนด

• สะสมในพื้นที่บัฟเฟอร์

• ถูกปล่อยตามความต้องการการผลิต

• ถ่ายโอนระหว่างส่วนสายพาน

• ติดตามเส้นทางที่แตกต่างกันตามที่กระบวนการต้องการ

ความยืดหยุ่นนี้มีประโยชน์อย่างยิ่งในสายการเคลือบอัตโนมัติ ซึ่งการเตรียมพื้นผิว การพ่น การอบ การทำให้เย็น และการโหลด อาจต้องใช้เวลาในการผลิตที่แตกต่างกัน

การออกแบบตัวพาและแขวนที่ยืดหยุ่น

ตัวพาและแขวนได้รับการออกแบบตามผลิตภัณฑ์ที่เคลือบ แทนที่จะใช้การออกแบบสากลเพียงแบบเดียว

ปัจจัยสำคัญ ได้แก่:

• ขนาดชิ้นงานสูงสุด

• น้ำหนักชิ้นงาน

• จำนวนผลิตภัณฑ์ต่อตัวพา

• ทิศทางการแขวน

• จุดศูนย์ถ่วง

• ระยะห่างของตัวพาที่ต้องการ

• การเข้าถึงปืนพ่น

• ขนาดช่องเตาอบ

• วิธีการโหลดและขนถ่าย

ระบบสามารถรองรับการกำหนดค่าตัวพาที่แตกต่างกัน ตั้งแต่ส่วนประกอบอุตสาหกรรมขนาดเล็กไปจนถึงผลิตภัณฑ์โลหะที่ผลิตขึ้นขนาดใหญ่และหนัก

กระบวนการเคลือบผงอัตโนมัติ

ลำดับการผลิตทั่วไปสามารถกำหนดค่าได้ดังนี้:

โหลด → เตรียมพื้นผิว → อบแห้งความชื้น → พ่นผง → อบผง → ทำให้เย็น → ตรวจสอบ → ขนถ่าย

1. การโหลด

ส่วนประกอบโลหะจะถูกติดตั้งบนแขวนหรือตัวพาที่เหมาะสมที่สถานีโหลด

การโหลดสามารถทำได้ด้วยตนเอง ช่วยเหลือด้วยรถยก หรือรวมเข้ากับอุปกรณ์จัดการวัสดุอื่นๆ ขึ้นอยู่กับขนาดและน้ำหนักของชิ้นงาน

2. การเตรียมพื้นผิว

ก่อนการใช้ผง ชิ้นงานจะผ่านกระบวนการทำความสะอาดและเตรียมสารเคมีที่จำเป็น

ขึ้นอยู่กับพื้นผิวและข้อกำหนดการเคลือบ กระบวนการอาจรวมถึง:

• การขจัดคราบไขมัน

• การล้างด้วยน้ำ

• การปรับสภาพพื้นผิว

• การเคลือบฟอสเฟตหรือการบำบัดแบบแปลงสภาพอื่นๆ

• การล้างครั้งสุดท้าย

สามารถพิจารณาทั้งการกำหนดค่าการเตรียมพื้นผิวแบบสเปรย์และการจุ่มตามรูปทรงผลิตภัณฑ์และความต้องการการผลิต

3. การอบแห้งความชื้น

หลังจากการเตรียมพื้นผิวแบบเปียก ชิ้นงานจะผ่านส่วนอบแห้งเพื่อขจัดความชื้นที่ตกค้างก่อนการใช้ผง

พื้นผิวที่แห้งและเตรียมพร้อมอย่างเหมาะสมช่วยให้สภาวะการพ่นไฟฟ้าสถิตคงที่และลดข้อบกพร่องในการเคลือบ

4. การพ่นผงไฟฟ้าสถิต

ชิ้นงานจะเข้าสู่บูธพ่นผง ซึ่งปืนพ่นไฟฟ้าสถิตจะใช้ผงกับพื้นผิวโลหะที่ต่อลงดิน

ขึ้นอยู่กับระดับระบบอัตโนมัติที่ต้องการ ส่วนการพ่นสามารถรวมถึง:

• ปืนพ่นอัตโนมัติ

• เครื่องพ่นแบบสลับ

• ปืนสัมผัสด้วยมือ

• อุปกรณ์จ่ายผง

• อุปกรณ์กู้คืนผง

การพ่นอัตโนมัติให้การใช้งานที่ซ้ำกันบนพื้นผิวหลัก ในขณะที่การสัมผัสด้วยมือสามารถใช้สำหรับรูปทรงที่ซับซ้อน บริเวณที่เข้าถึงยาก มุม และตำแหน่งที่เคลือบยากอื่นๆ

5. การอบผง

หลังจากการใช้ผง ตัวพาจะนำชิ้นงานที่เคลือบเข้าสู่เตาอบ

ภายใต้สภาวะการให้ความร้อนที่ควบคุม ผงจะละลาย ไหล และเชื่อมข้ามทางเคมีเพื่อสร้างชั้นเคลือบที่ต่อเนื่อง

สภาวะการอบจะถูกกำหนดตามข้อกำหนดของผง วัสดุชิ้นงาน ความหนาของโลหะ และประสิทธิภาพการเคลือบที่ต้องการ

6. การทำให้เย็น

หลังจากการอบ ชิ้นงานจะเคลื่อนย้ายไปยังบริเวณทำให้เย็นก่อนการตรวจสอบและขนถ่าย

สามารถเลือกการทำให้เย็นตามธรรมชาติหรือการเป่าลมเย็นตามกำลังการผลิตและพื้นที่โรงงานที่มีอยู่

7. การตรวจสอบและขนถ่าย

ผลิตภัณฑ์สำเร็จรูปจะถูกตรวจสอบตามข้อกำหนดการเคลือบที่ต้องการก่อนที่จะนำออกจากสายพาน

รายการตรวจสอบทั่วไปอาจรวมถึงความหนาของการเคลือบ รูปลักษณ์ สี ความเงา การยึดเกาะ และข้อบกพร่องของพื้นผิวที่มองเห็นได้

การสะสมตัวพาและการบัฟเฟอร์การผลิต

ข้อได้เปรียบหลักประการหนึ่งของระบบ Power and Free คือความสามารถในการสร้างโซนสะสมภายในสายการผลิต

ตัวพาสามารถรอที่ตำแหน่งที่กำหนดได้โดยไม่ทำให้ระบบสายพานทั้งหมดหยุดชะงัก

สามารถรวมพื้นที่บัฟเฟอร์ได้:

• ก่อนบูธพ่น

• ก่อนเตาอบ

• ที่สถานีโหลด

• ที่สถานีขนถ่าย

• ระหว่างกระบวนการที่มีรอบเวลาต่างกัน

• ที่บริเวณรอการตรวจสอบหรือการผลิต

สิ่งนี้ช่วยประสานงานขั้นตอนการผลิตต่างๆ และให้ความยืดหยุ่นมากขึ้นเมื่อเกิดการหยุดชะงักชั่วคราวในส่วนใดส่วนหนึ่งของสาย

การกำหนดเส้นทางสายพานที่ยืดหยุ่น

สำหรับสายการผลิตที่จัดการผลิตภัณฑ์ประเภทต่างๆ หรือข้อกำหนดกระบวนการ สายพานสามารถออกแบบให้มีฟังก์ชันการถ่ายโอนและกำหนดเส้นทางได้

ขึ้นอยู่กับรูปแบบ สิ่งนี้สามารถช่วยให้ตัวพาบางตัว:

• เข้าสู่ส่วนการเคลือบที่แตกต่างกัน

• ข้ามพื้นที่กระบวนการที่เลือก

• เคลื่อนย้ายไปยังโซนสะสม

• ถ่ายโอนไปยังเส้นทางการผลิตทางเลือก

• ไปยังสถานีโหลดหรือขนถ่ายที่แตกต่างกัน

การจัดเรียงเส้นทางจริงจะถูกกำหนดตามกระบวนการผลิตของลูกค้าและรูปแบบเวิร์กช็อป

การควบคุมสายพานและกระบวนการที่ใช้ PLC

สายพาน Power and Free สามารถรวมเข้ากับระบบควบคุมของสายการเคลือบผงที่สมบูรณ์ได้

ขึ้นอยู่กับโครงการ ระบบ PLC และ HMI สามารถประสานงาน:

• การทำงานของสายพาน

• การเคลื่อนที่ของตัวพา

• ตำแหน่งหยุดและปล่อย

• โซนสะสม

• ความเร็วสายพาน

• การตรวจจับชิ้นงาน

• การกำหนดเส้นทางกระบวนการ

• การเชื่อมต่ออุปกรณ์

• การทำงานของอุปกรณ์พ่น

• การทำงานของเตาอบ

• การแจ้งเตือนข้อผิดพลาดและการตรวจสอบสถานะ

การรวมระบบนี้ช่วยให้การจัดการวัสดุและอุปกรณ์เคลือบทำงานเป็นระบบการผลิตที่ประสานงานกัน

ความปลอดภัยและการป้องกันอุปกรณ์

สามารถรวมมาตรการความปลอดภัยที่เหมาะสมได้ตามรูปแบบสายพาน ลักษณะชิ้นงาน และสภาพแวดล้อมการทำงาน

สิ่งเหล่านี้อาจรวมถึง:

• อุปกรณ์หยุดฉุกเฉิน

• การตรวจจับตำแหน่งตัวพา

• การป้องกันการโอเวอร์โหลดสายพาน

• การเชื่อมต่ออุปกรณ์

• การป้องกันทางกล

• การแจ้งเตือนข้อผิดพลาด

• การควบคุมการป้องกันการชนกันตามที่ต้องการ

• การป้องกันผู้ปฏิบัติงานที่บริเวณโหลดและขนถ่าย

การกำหนดค่าความปลอดภัยจะถูกกำหนดในระหว่างการออกแบบโดยละเอียดตามสายการผลิตจริง

ข้อได้เปรียบหลัก

การขนส่งชิ้นงานที่ยืดหยุ่น

การควบคุมตัวพาแต่ละตัวทำให้สามารถประสานงานชิ้นงานที่มีเวลาในการผลิตและลำดับการผลิตที่แตกต่างกันได้

การไหลของการผลิตที่มีประสิทธิภาพ

การสะสมและการปล่อยตัวพาที่ควบคุมได้ช่วยปรับสมดุลการเคลื่อนที่ของวัสดุระหว่างส่วนต่างๆ ของสายการเคลือบ

ลดการจัดการด้วยมือ

เมื่อโหลดบนตัวพาแล้ว ชิ้นงานสามารถขนส่งผ่านกระบวนการเคลือบหลายขั้นตอนโดยอัตโนมัติ

การใช้พื้นที่เวิร์กช็อปอย่างมีประสิทธิภาพ

การจัดเรียงสายพานเหนือศีรษะทำให้มีพื้นที่ว่างมากขึ้นสำหรับอุปกรณ์กระบวนการ ผู้ปฏิบัติงาน การบำรุงรักษา และการจัดการวัสดุ

เหมาะสำหรับผลิตภัณฑ์ที่แตกต่างกัน

ตัวพา แขวน ระยะห่าง และการกำหนดเส้นทางที่ปรับแต่งได้ทำให้ระบบนี้เหมาะสำหรับส่วนประกอบโลหะที่หลากหลาย

ระบบอัตโนมัติที่ขยายได้

สายพานสามารถรวมเข้ากับอุปกรณ์พ่นอัตโนมัติ ระบบควบคุมกระบวนการ และอุปกรณ์การผลิตอื่นๆ ตามระดับระบบอัตโนมัติที่ต้องการ

การใช้งานทั่วไป

สายการผลิตเคลือบผง Power and Free สามารถออกแบบสำหรับผลิตภัณฑ์ต่างๆ เช่น:

• ส่วนประกอบยานยนต์

• ตู้และกล่องหุ้มไฟฟ้า

• ผลิตภัณฑ์ HVAC

• เฟอร์นิเจอร์โลหะ

• ชั้นวางและชั้นวางสินค้า

• ส่วนประกอบเครื่องจักร

• อุปกรณ์การเกษตร

• ประตูและกรอบโลหะ

• ผลิตภัณฑ์เหล็กที่ผลิตขึ้น

• ส่วนประกอบโลหะอุตสาหกรรมทั่วไป

สายการผลิตเคลือบผง Power and Free แบบกำหนดเอง

สายการผลิตแต่ละสายได้รับการออกแบบตามข้อกำหนดการผลิตจริงของลูกค้า

ข้อมูลสำคัญที่จำเป็นสำหรับการออกแบบระบบ ได้แก่:

• วัสดุชิ้นงาน

• ขนาดสูงสุด

• น้ำหนักสูงสุด

• ผลิตภัณฑ์ต่อตัวพา

• กำลังการผลิตที่ต้องการ

• ข้อกำหนดการเคลือบ

• ข้อกำหนดการเตรียมพื้นผิว

• จำนวนสีและความถี่ในการเปลี่ยนสี

• ขนาดโรงงานและความสูงที่ชัดเจน

• พลังงานความร้อนที่มีอยู่

• ข้อกำหนดการโหลดและขนถ่าย

• ตำแหน่งสะสมที่ต้องการ

• ระดับระบบอัตโนมัติ

จากพารามิเตอร์เหล่านี้ เราสามารถพัฒนากโซลูชันที่ปรับแต่งได้ ซึ่งครอบคลุมสายพาน Power and Free ระบบตัวพาและแขวน อุปกรณ์เตรียมพื้นผิว บูธพ่นผง อุปกรณ์ใช้และกู้คืนผง ระบบอบแห้ง ส่วนทำให้เย็น ระบบควบคุม และรูปแบบสายการผลิตที่สมบูรณ์

ติดต่อเราพร้อมข้อมูลชิ้นงานและข้อกำหนดการผลิตของคุณสำหรับข้อเสนอและใบเสนอราคาสำหรับสายการผลิตเคลือบผง Power and Free แบบกำหนดเอง
