ระบบพลังงานชั้นสูงและระบบขนส่งฟรี พร้อมอุปกรณ์ยกและโอนที่บูรณาการสําหรับการวางแผนสายเคลือบที่ซับซ้อน

การจัดการวัสดุเหนือศีรษะแบบกำหนดเองสำหรับการผลิตสารเคลือบอัตโนมัติ

ระบบสายพานลำเลียงแบบกำลังและอิสระพร้อมอุปกรณ์ยกนี้ออกแบบมาสำหรับสายการผลิตการเคลือบอุตสาหกรรมที่ต้องการการเคลื่อนย้ายชิ้นงานที่ยืดหยุ่น การขนย้ายในแนวตั้ง การสะสม และการควบคุมการเคลื่อนไหวระหว่างส่วนกระบวนการต่างๆ

ด้วยการรวมสายพานลำเลียงแบบใช้กำลังและแบบอิสระเข้ากับอุปกรณ์การยกและขนย้าย ชิ้นงานจึงสามารถขนส่งได้ไม่เฉพาะในแนวนอนผ่านสายการผลิตเท่านั้น แต่ยังรวมถึงแนวตั้งตามที่กระบวนการหรือแผนผังโรงงานกำหนดอีกด้วย

การกำหนดค่านี้มีประโยชน์อย่างยิ่งสำหรับสายการเคลือบที่เกี่ยวข้องกับสถานีขนถ่าย เค้าโครงสายพานลำเลียงหลายระดับ จุดถ่ายโอนกระบวนการ การบำบัดด้วยการแช่ หรือพื้นที่ที่มีระดับความสูงของสายพานลำเลียงต่างกัน

ระบบทั้งหมดได้รับการปรับแต่งตามขนาดชิ้นงาน น้ำหนัก กำลังการผลิต ผังกระบวนการ ความสูงที่ชัดเจนของโรงงาน และการจัดวางอุปกรณ์การเคลือบ

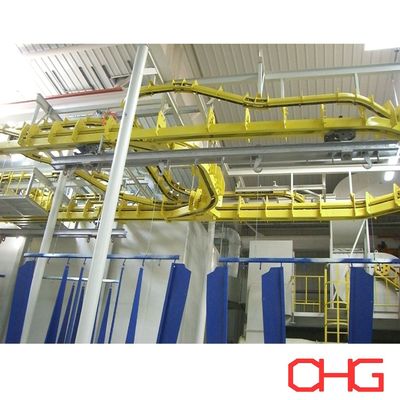

กำลังและการกำหนดค่าสายพานลำเลียงฟรี

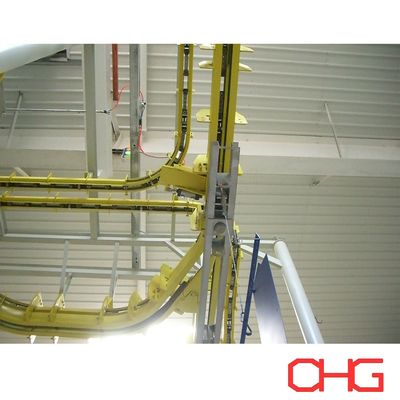

สายพานลำเลียงใช้กำลังแยกและรางอิสระ

รางส่งกำลังประกอบด้วยโซ่ขับเคลื่อนที่ให้แรงขนส่ง ในขณะที่ผู้ให้บริการแต่ละรายเดินทางบนรางฟรี ด้วยกลไกการมีส่วนร่วมทางกลและการปล่อย ตัวพาสามารถเคลื่อนที่ได้อย่างอิสระภายในระบบสายพานลำเลียง

ข้อตกลงนี้อนุญาตให้ผู้ขนส่งสามารถ:

• เลื่อนไปตามส่วนกระบวนการต่อเนื่อง

• หยุดตามสถานีที่กำหนด

• สะสมอยู่ในพื้นที่กันชน

• ปล่อยออกมาเป็นรายบุคคล

• ถ่ายโอนระหว่างส่วนสายพานลำเลียง

• เปลี่ยนเส้นทางตามที่จำเป็น

• ประสานงานกับอุปกรณ์ยก

เมื่อเปรียบเทียบกับสายพานลำเลียงเหนือศีรษะแบบต่อเนื่องทั่วไป สิ่งนี้ให้ความยืดหยุ่นที่มากกว่าสำหรับกระบวนการเคลือบที่มีรอบเวลาต่างกัน

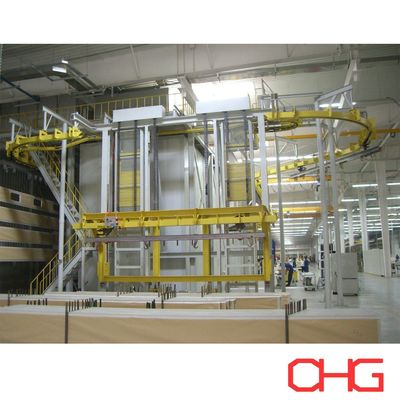

อุปกรณ์ยกแบบครบวงจร

ระบบการยกช่วยควบคุมการเคลื่อนตัวของตัวพาหรือชิ้นงานในแนวตั้งในตำแหน่งที่กำหนด

ขึ้นอยู่กับกระบวนการผลิต อุปกรณ์การยกสามารถรวมเข้ากับ:

• การยกชิ้นงานจากระดับการโหลดไปจนถึงระดับสายพานลำเลียงเหนือศีรษะ

• ผู้ให้บริการที่ลดลงเพื่อความสะดวกในการบรรทุกหรือขนถ่าย

• การเชื่อมต่อส่วนสายพานลำเลียงที่ระดับความสูงต่างๆ

• การถ่ายโอนผลิตภัณฑ์ระหว่างพื้นที่กระบวนการ

• สนับสนุนกระบวนการแช่หรือจุ่มตามความเหมาะสม

• การปรับเส้นทางสายพานลำเลียงให้เป็นไปตามข้อจำกัดความสูงของโรงงาน

จังหวะการยก ความสามารถในการรับน้ำหนัก วิธีการถ่ายโอน และลำดับการทำงานได้รับการออกแบบทางวิศวกรรมตามโครงการจริง

การขนถ่ายที่สะดวก

สำหรับชิ้นงานขนาดใหญ่ หนัก หรือจัดการยาก การโหลดโดยตรงบนสายพานลำเลียงเหนือศีรษะสูงอาจไม่สะดวก

สถานียกสามารถลดระดับส่วนบรรทุกลงให้มีความสูงในการทำงานที่เหมาะสมยิ่งขึ้นสำหรับการบรรทุกหรือการขนถ่าย หลังจากที่ผลิตภัณฑ์ได้รับการยึดแน่นแล้ว ตัวพาหะจะถูกยกขึ้นและถ่ายโอนกลับเข้าสู่ระบบสายพานลำเลียงหลัก

ข้อตกลงนี้สามารถ:

• ลดความซับซ้อนในการจัดการชิ้นงาน

• ลดการยกโดยผู้ปฏิบัติงานโดยไม่จำเป็น

• ปรับปรุงการเข้าถึงผู้ให้บริการและไม้แขวนเสื้อ

• รองรับการจัดการผลิตภัณฑ์ขนาดใหญ่

• เชื่อมต่อการปฏิบัติงานระดับพื้นดินกับการขนส่งเหนือศีรษะ

การขนถ่ายสามารถทำได้ด้วยตนเอง ใช้รถช่วยยก หรือประสานงานกับอุปกรณ์ขนถ่ายวัสดุอื่นๆ ขึ้นอยู่กับคุณลักษณะของผลิตภัณฑ์

การออกแบบผู้ให้บริการและไม้แขวนเสื้อแบบกำหนดเอง

ตัวพาหะได้รับการออกแบบทางวิศวกรรมตามชิ้นงานจริงที่ขนส่ง

ข้อควรพิจารณาในการออกแบบประกอบด้วย:

• ขนาดชิ้นงานสูงสุด

• น้ำหนักสูงสุด

• จำนวนผลิตภัณฑ์ต่อผู้ให้บริการขนส่ง

• จุดศูนย์ถ่วง

• การวางแนวแบบแขวน

• การเข้าถึงการเคลือบที่จำเป็น

• ระยะห่างของผู้ให้บริการ

• การกวาดล้างสายพานลำเลียง

• ขนาดการเปิดเตาอบ

• วิธีการขนถ่าย

• ข้อกำหนดในการยก

อุปกรณ์จับยึดและไม้แขวนเสื้อที่เหมาะสมช่วยรักษาความมั่นคงของชิ้นงานในระหว่างการขนส่ง การยก การพ่น การบ่ม และกระบวนการเคลือบอื่นๆ

การสะสมและการบัฟเฟอร์ของผู้ให้บริการ

เทคโนโลยีกำลังและอิสระช่วยให้ผู้ขนส่งสะสมที่ตำแหน่งที่กำหนดโดยไม่ต้องหยุดสายพานลำเลียงทั้งหมด

สามารถรวมโซนการสะสมได้:

• ก่อนเข้าห้องพ่นสี

• ก่อนที่จะบ่มเตาอบ

• ระหว่างกระบวนการที่มีรอบเวลาต่างกัน

• ที่สถานีขนสินค้า

• ที่สถานีขนถ่าย

• ก่อนการยกหรือขนย้ายอุปกรณ์

• ในพื้นที่ตรวจสอบ

ซึ่งให้บัฟเฟอร์การผลิตและช่วยประสานอุปกรณ์การเคลือบที่ทำงานด้วยความเร็วการประมวลผลที่แตกต่างกัน

การกำหนดเส้นทางสายพานลำเลียงแบบยืดหยุ่น

เส้นทางสายพานลำเลียงสามารถปรับแต่งตามกระบวนการเคลือบและพื้นที่โรงงานที่มีอยู่

ในกรณีที่จำเป็น สวิตช์และส่วนถ่ายโอนสามารถช่วยให้ผู้ขนส่งสามารถติดตามเส้นทางที่แตกต่างกันภายในสายการผลิตได้

การกำหนดค่าที่เป็นไปได้ ได้แก่:

• เส้นทางลำเลียงหลักและสาขา

• ส่วนกระบวนการบายพาส

• สถานีเคลือบหลายแห่ง

• แยกพื้นที่สะสม

• จุดขนถ่ายทางเลือก

• ส่วนสายพานลำเลียงที่ระดับความสูงต่างๆ

การกำหนดเส้นทางที่ยืดหยุ่นจะมีประโยชน์อย่างยิ่งเมื่อผลิตภัณฑ์หลายประเภทได้รับการประมวลผลบนสายการผลิตการเคลือบเดียวกัน

บูรณาการกับอุปกรณ์การผลิตการเคลือบ

ระบบสายพานลำเลียงและการยกแบบ Power and Free สามารถบูรณาการเข้ากับกระบวนการเคลือบและอุปกรณ์ต่างๆ ได้ รวมถึง:

• ระบบสเปรย์ปรับสภาพล่วงหน้า

• ระบบบำบัดล่วงหน้าแบบจุ่ม

• ส่วนการอบแห้งด้วยความชื้น

• ตู้พ่นสีฝุ่น

• อุปกรณ์พ่นสีฝุ่นอัตโนมัติ

• สถานีสัมผัสด้วยตนเอง

• อุปกรณ์พ่นสีของเหลว

• เตาอบบ่ม

• โซนทำความเย็น

• สถานีตรวจสอบ

• พื้นที่ขนถ่ายสินค้า

เค้าโครงสายพานลำเลียงและลำดับการเคลื่อนที่ของตัวขนส่งประสานกับการไหลของกระบวนการที่สมบูรณ์ในระหว่างวิศวกรรม

การควบคุมและการซิงโครไนซ์โดยใช้ PLC

สามารถรวมสายพานลำเลียงและอุปกรณ์ยกเข้ากับระบบควบคุม PLC และ HMI ของสายการผลิตได้

ระบบควบคุมสามารถประสานงานได้ทั้งนี้ขึ้นอยู่กับการกำหนดค่าโครงการ:

• การเคลื่อนไหวของสายพานลำเลียง

• การตรวจจับผู้ให้บริการ

• หยุดและปล่อยตำแหน่ง

• ลำดับการสะสม

• การดำเนินการยกและลดระดับ

• กลไกการถ่ายโอน

• ความเร็วสายพานลำเลียง

• การกำหนดเส้นทางกระบวนการ

• อุปกรณ์ที่เชื่อมต่อกัน

• สัญญาณเตือนข้อผิดพลาด

• สถานะการดำเนินงาน

สามารถติดตั้งเซ็นเซอร์และอุปกรณ์ตรวจจับตำแหน่งในสถานที่สำคัญเพื่อประสานการเคลื่อนที่ของผู้ให้บริการกับอุปกรณ์ยกและเคลือบ

ความปลอดภัยและการป้องกันอุปกรณ์

มาตรการความปลอดภัยที่เหมาะสมจะถูกรวมเข้าไว้ตามแผนผังอุปกรณ์ น้ำหนักบรรทุก การยก และสภาพแวดล้อมการผลิต

ระบบอาจรวมถึง: ขึ้นอยู่กับแอปพลิเคชัน

• อุปกรณ์หยุดฉุกเฉิน

• การตรวจจับตำแหน่งผู้ให้บริการ

• การตรวจจับตำแหน่งการยก

• การป้องกันการโอเวอร์โหลด

• ลูกโซ่ทางกล

• ลูกโซ่สายพานลำเลียง

• การควบคุมการชนเมื่อจำเป็น

• การป้องกันทางกล

• สัญญาณเตือนข้อผิดพลาด

• การป้องกันผู้ปฏิบัติงานบริเวณพื้นที่ยกและขนย้าย

การกำหนดค่าความปลอดภัยโดยละเอียดจะถูกกำหนดระหว่างวิศวกรรมโครงการ

ข้อได้เปรียบหลัก

• การขนถ่ายวัสดุในแนวนอนและแนวตั้ง:การผสมผสานการขนส่งเหนือศีรษะเข้ากับอุปกรณ์ยกช่วยให้ผู้ขนส่งสามารถเคลื่อนย้ายไปมาระหว่างความสูงและพื้นที่กระบวนการที่แตกต่างกันภายในระบบขนถ่ายวัสดุที่มีการประสานกัน
• ขั้นตอนการผลิตที่ยืดหยุ่น:การควบคุมพาหะส่วนบุคคลช่วยให้ชิ้นงานหยุด สะสม เคลื่อนย้าย และดำเนินการต่อตามความต้องการของกระบวนการจริง
• ปรับปรุงการใช้พื้นที่เวิร์กช็อป:การขนส่งเหนือศีรษะช่วยลดการยึดครองพื้นที่ ในขณะที่การถ่ายโอนในแนวตั้งทำให้สามารถพัฒนาเค้าโครงสายพานลำเลียงตามสภาพโรงงานที่มีอยู่ได้
• การจัดการชิ้นงานที่ง่ายขึ้น:การวางตำแหน่งบรรทุกลงที่ตำแหน่งขนถ่ายสามารถทำให้การจัดการผลิตภัณฑ์ขนาดใหญ่หรือหนักได้ง่ายขึ้น
• การบัฟเฟอร์การผลิต:พื้นที่สะสมช่วยปรับสมดุลกระบวนการด้วยรอบเวลาที่แตกต่างกัน และลดผลกระทบจากการหยุดชะงักชั่วคราว
• ปรับแต่งสำหรับชิ้นงานที่แตกต่างกัน:ความสามารถในการบรรทุก การออกแบบไม้แขวนเสื้อ อุปกรณ์ยก เค้าโครงราง และตรรกะการควบคุมได้รับการออกแบบทางวิศวกรรมตามผลิตภัณฑ์จริง แทนที่จะอิงตามการกำหนดค่ามาตรฐานคงที่

การใช้งานทั่วไป

ระบบสายพานลำเลียงแบบใช้กำลังและแบบอิสระพร้อมอุปกรณ์ยกสามารถใช้ในสายการเคลือบสำหรับ:

• ส่วนประกอบยานยนต์

• ชิ้นส่วนเครื่องจักร

• ตู้ไฟฟ้าและตู้ครอบ

• ผลิตภัณฑ์ระบบปรับอากาศ

• อุปกรณ์การเกษตร

• เฟอร์นิเจอร์โลหะ

• ระบบจัดเก็บข้อมูล

• ผลิตภัณฑ์เหล็กแปรรูป

• ส่วนประกอบทางอุตสาหกรรมขนาดใหญ่

• ผลิตภัณฑ์โลหะทั่วไป

การกำหนดค่าที่เหมาะสมขึ้นอยู่กับน้ำหนักชิ้นงาน ขนาด กระบวนการเคลือบ และกำลังการผลิตที่ต้องการ

การกำหนดค่าทางเทคนิค

โซลูชั่นสายพานลำเลียงและการยกแบบกำหนดเอง

ระบบสายพานลำเลียงแบบ Power และ Free แต่ละระบบได้รับการออกแบบตามกระบวนการผลิตของลูกค้าและสภาพโรงงาน

ข้อมูลทางวิศวกรรมที่สำคัญประกอบด้วย:

• ขนาดชิ้นงาน

• น้ำหนักชิ้นงานสูงสุด

• ผลิตภัณฑ์ต่อผู้ให้บริการขนส่ง

• กำลังการผลิตที่ต้องการ

• การไหลของกระบวนการ

• ระยะห่างของผู้ให้บริการ

• ข้อกำหนดความเร็วของสายพานลำเลียง

• ขนาดโรงงานและความสูงที่ชัดเจน

• ความสูงในการยกที่ต้องการ

• วิธีการขนถ่าย

• ตำแหน่งสะสม

• การกำหนดเส้นทางสายพานลำเลียง

• เค้าโครงอุปกรณ์การเคลือบ

• ระดับอัตโนมัติที่จำเป็น

จากพารามิเตอร์เหล่านี้ เราสามารถพัฒนาโซลูชันที่ปรับแต่งได้เองซึ่งครอบคลุมถึงระบบ Power และ Free Track อุปกรณ์ลำเลียง ไม้แขวน อุปกรณ์ยก ส่วนสะสม กลไกการถ่ายโอน ระบบขับเคลื่อน การควบคุม PLC การป้องกันความปลอดภัย และการบูรณาการเข้ากับสายการผลิตการเคลือบแบบครบวงจร

ติดต่อเราเพื่อแจ้งข้อมูลชิ้นงาน กระบวนการเคลือบ และแผนผังโรงงานเพื่อขอข้อเสนอระบบสายพานลำเลียงและระบบยกแบบใช้กำลังและแบบอิสระแบบกำหนดเอง
